Plan d’éclairage pour cuisine 12×12 : le calcul précis du nombre et de l’espacement de vos spots

La rénovation d’une cuisine est un exercice de précision. Pourtant, lorsqu’il s’agit de l’éclairage, beaucoup naviguent à vue, craignant deux résultats désastreux : le plafond « gruyère » surchargé de lumières ou, pire, l’effet « piste d’atterrissage » avec des zones d’ombre persistantes. La question angoissante revient sans cesse : combien de spots encastrés, ou « pot lights » comme on les appelle au Québec, faut-il pour une cuisine standard de 12×12 pieds ? On entend souvent des règles de pouce, comme « un spot tous les quatre pieds » ou « divisez la hauteur du plafond par deux ». Si ces règles contiennent une part de vérité, elles ne sont que la partie émergée de l’iceberg.

La véritable approche d’un concepteur lumière ne consiste pas à remplir un espace de lumière, mais à le sculpter. Il ne s’agit pas de viser une quantité, mais une qualité d’éclairage. Oubliez la simple multiplication des sources lumineuses. La clé réside dans la compréhension de la géométrie de la lumière : comment les cônes lumineux interagissent, comment ils éclairent les surfaces de travail sans créer d’ombres portées, et comment ils définissent l’ambiance. C’est une science qui superpose différentes couches d’éclairage – ambiant, de tâche et d’accentuation – pour créer un environnement à la fois fonctionnel et invitant.

Cet article vous guidera à travers cette méthode de conception. Nous allons décomposer la logique mathématique derrière l’espacement, explorer le rôle critique des angles de faisceau, et aborder les aspects techniques incontournables pour une installation sécuritaire et durable au Québec, des certifications IC aux impératifs d’étanchéité. Vous apprendrez non seulement à calculer le nombre de spots, mais surtout à penser votre éclairage comme un véritable plan architectural.

Pour vous aider à naviguer dans les détails techniques de la conception d’éclairage, voici la structure de notre guide. Chaque section aborde un aspect crucial pour passer d’une simple installation à un plan lumière professionnel.

Pourquoi la règle de diviser la hauteur du plafond par deux fonctionne-t-elle pour l’espacement ?

La règle empirique consistant à diviser la hauteur du plafond par deux pour déterminer l’espacement entre les spots encastrés n’est pas arbitraire. Elle repose sur un principe fondamental de la géométrie de la lumière : le chevauchement des cônes lumineux. Chaque spot projette un cône de lumière dont le diamètre au sol dépend de la hauteur du plafond et de l’angle du faisceau. L’objectif est d’espacer les spots de manière à ce que les bords de leurs cônes respectifs se croisent approximativement à la hauteur du plan de travail (environ 36 pouces du sol), assurant ainsi une couverture uniforme et sans zones d’ombre.

Pour un plafond standard de 8 pieds (96 pouces), la règle suggère un espacement de 4 pieds (48 pouces). Ce calcul vise à créer une nappe de lumière homogène pour l’éclairage général, ou ambiant. Cependant, cette formule est un point de départ, pas une finalité. Pour les zones de travail cruciales comme un îlot de cuisine, la précision est de mise. Les professionnels recommandent souvent de resserrer cet espacement. Par exemple, une recommandation d’installation courante au Québec préconise un espacement de 3 à 4 pieds (91 à 122 cm) entre chaque spot au-dessus d’un îlot pour garantir un éclairage de tâche puissant et sans compromis.

La disposition doit aussi tenir compte des contraintes structurelles, notamment l’emplacement des solives de plafond, typiquement espacées de 16 pouces centre à centre dans les constructions québécoises. Il est donc impératif de vérifier et d’ajuster le plan pour que les boîtiers des spots ne tombent pas sur une solive, tout en maintenant une distance minimale de 18 à 36 pouces (45 à 91 cm) des murs pour éviter les ombres dures et l’effet « caverne ».

Faisceau étroit ou large : lequel choisir pour mettre en valeur un tableau vs éclairer le sol ?

Le choix de l’angle du faisceau lumineux est l’un des outils les plus puissants et les plus méconnus du concepteur lumière. Il détermine la manière dont la lumière est distribuée et permet de passer d’un simple éclairage fonctionnel à une véritable mise en scène de l’espace. Un angle large (ex: 100-120°) est idéal pour l’éclairage ambiant général ; il « inonde » la pièce d’une lumière douce et diffuse, minimisant les contrastes. C’est le choix par défaut pour le centre d’une pièce ou les zones de circulation.

À l’inverse, un faisceau étroit (ex: 15-40°) agit comme un projecteur de théâtre. Il crée un puits de lumière intense et focalisé, parfait pour l’éclairage d’accentuation. Vous souhaitez mettre en valeur un tableau, une sculpture ou une texture murale ? C’est le faisceau qu’il vous faut. En cuisine, il est particulièrement efficace pour créer un point focal dramatique sur le centre d’un îlot, transformant cette surface de travail en pièce maîtresse du décor. Un faisceau moyen (ex: 60°) représente un excellent compromis pour l’éclairage de tâche sur les comptoirs périphériques, concentrant la lumière là où elle est nécessaire sans éblouir.

La superposition de ces différents angles est la clé d’un éclairage dynamique. On peut ainsi utiliser des faisceaux larges pour l’ambiance générale, des faisceaux moyens pour les zones de préparation, et un ou plusieurs faisceaux étroits pour l’îlot. Cette approche par couches évite la monotonie d’un éclairage uniforme et permet de modeler l’espace selon les besoins.

Le tableau suivant synthétise les applications des différents angles de faisceau dans une cuisine, une information cruciale pour structurer votre plan d’éclairage. Comme le montre une analyse comparative des usages, chaque angle a un rôle bien défini.

L’erreur de placer des spots juste au-dessus du canapé ou du lit

L’erreur classique d’installer un spot directement au-dessus d’un canapé ou d’un lit, créant un éclairage zénithal inconfortable et peu flatteur, trouve son équivalent direct en cuisine. L’erreur la plus commune est de disposer les spots selon une grille mathématiquement parfaite au plafond, sans tenir compte de la position des surfaces de travail ou des personnes qui les utilisent. Le résultat est inévitable : vous vous faites de l’ombre sur votre propre plan de travail. En vous penchant pour couper des légumes, votre tête et vos épaules bloquent la lumière venant de derrière, plongeant votre zone de tâche dans la pénombre.

Le principe correct est d’éclairer la tâche, pas la personne. Pour cela, les spots au-dessus des comptoirs périphériques doivent être positionnés non pas au centre du passage, mais alignés avec le rebord du comptoir. Ainsi, la lumière tombe devant vous, éclairant pleinement la surface de travail. De même, pour un îlot avec des places assises, les spots ne doivent pas être centrés au-dessus des tabourets. Il faut les décaler légèrement vers le centre de l’îlot, là où la préparation se fait, afin que la lumière ne frappe pas directement le crâne des convives tout en éclairant la zone de service.

Une étude de cas sur les erreurs d’éclairage en cuisine menée par des experts québécois souligne précisément ce point. L’approche consistant à espacer régulièrement les spots sans considérer les fonctions de la pièce force les utilisateurs à travailler dans leur propre ombre. La solution préconisée est un positionnement stratégique, notamment un éclairage direct et dédié au-dessus de l’évier et des plaques de cuisson, zones d’activité intense qui ne tolèrent aucune zone d’ombre.

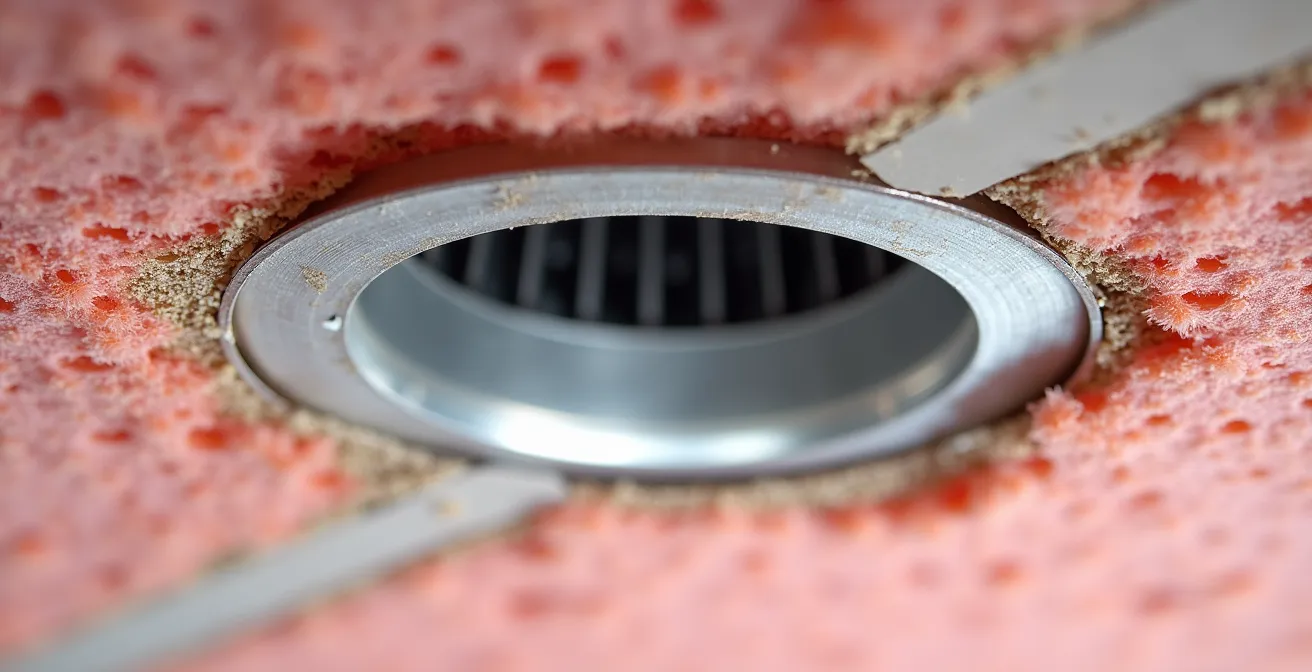

Encastrés IC (Insulation Contact) : pourquoi sont-ils obligatoires sous un toit isolé ?

Lors de la rénovation d’un plafond situé sous des combles ou un toit, la sélection des spots encastrés ne peut ignorer une caractéristique technique capitale : la certification IC, pour « Insulation Contact ». Cette certification signifie que le luminaire est conçu pour être en contact direct et sécuritaire avec les matériaux isolants. Un spot non certifié IC requiert un dégagement minimal (généralement plusieurs pouces) autour de son boîtier pour permettre la dissipation de la chaleur. En l’absence de ce dégagement, le risque de surchauffe et, dans le pire des cas, d’incendie, est bien réel.

Si vous avez l’espace requis dans le plafond, rechercher la certification « IC » vous permettra d’installer dans tous les plafonds incluant ceux avec de l’isolation et ne nécessite aucune grosse boîte de métal coûteuse à l’installation.

– Experts de Luminaire Plus, Guide des encastrés pour cuisine

Au Québec, où les plafonds des derniers étages sont systématiquement isolés pour des raisons thermiques, l’utilisation de spots certifiés IC est donc plus qu’une recommandation, c’est une nécessité. Opter pour ces modèles simplifie non seulement l’installation en évitant la construction de boîtiers de protection complexes, mais garantit surtout la sécurité et préserve l’intégrité de l’enveloppe isolante du bâtiment. Toute brèche dans l’isolation ou le pare-vapeur peut entraîner des pertes de chaleur et des problèmes de condensation.

Les technologies DEL modernes, bien qu’émettant beaucoup moins de chaleur que les halogènes, en produisent tout de même au niveau de leur base électronique. La conception d’un spot IC intègre un dissipateur thermique optimisé qui gère cette chaleur efficacement, même lorsqu’il est entièrement recouvert d’isolant. Ignorer cette norme, c’est prendre un risque inacceptable pour la sécurité de votre habitation.

Pourquoi vos DEL scintillent-elles et comment choisir le bon gradateur ?

Le scintillement (ou « flickering ») des ampoules DEL est un problème frustrant qui résulte souvent d’une incompatibilité technologique. La plupart des anciens gradateurs, conçus pour les ampoules incandescentes traditionnelles, fonctionnent en coupant une partie de l’onde électrique. Cette méthode, efficace pour une charge résistive simple comme un filament, est mal interprétée par les pilotes électroniques complexes qui alimentent les DEL. Cette incompatibilité se manifeste par un scintillement, un bourdonnement ou une plage de gradation très limitée.

La solution est de s’assurer que le gradateur est spécifiquement conçu pour les charges DEL. Recherchez la mention « DEL/CFL compatible » ou « C-L » (CFL/LED) sur l’emballage. De plus, chaque gradateur a une charge minimale requise pour fonctionner correctement, souvent autour de 10 à 25 watts. Comme les DEL sont très économes en énergie, il est possible que la charge totale de votre circuit (la somme des puissances de tous les spots) soit inférieure à ce minimum, provoquant également un scintillement. Il est donc crucial de calculer la charge totale et de la comparer aux spécifications du gradateur.

Un cas d’étude sur les problèmes d’éclairage en cuisine révèle que l’installation de gradateurs compatibles, notamment de type ELV (Electronic Low Voltage), résout la majorité des problèmes de scintillement. Des marques reconnues au Canada comme Lutron et Leviton proposent des modèles intelligents qui non seulement garantissent la compatibilité, mais permettent aussi de programmer des scènes d’éclairage. Imaginez pouvoir passer d’une ambiance « Préparation intense » avec un éclairage à 100% à une ambiance « Souper tamisé » à 40% d’une simple pression, créant un espace véritablement dynamique.

L’éclairage indirect au plafond : comment agrandir visuellement une pièce basse ?

Dans les pièces avec des plafonds bas, comme c’est souvent le cas dans les bungalows québécois des années 60 et 70, l’éclairage peut devenir un puissant allié pour manipuler la perception de l’espace. L’une des techniques les plus efficaces est le « wall-washing » ou lessivage de mur. Elle consiste à diriger la lumière non pas vers le sol, mais vers les surfaces verticales. En éclairant un mur sur toute sa hauteur, on attire le regard vers le haut et on crée une impression d’ouverture et de hauteur, repoussant visuellement les limites de la pièce.

Pour réaliser un « wall-washing » efficace avec des spots encastrés, il faut utiliser des modèles orientables et les installer relativement près du mur. Selon les recommandations des professionnels de l’éclairage, une distance de 10 à 20 cm entre le spot et le mur est souvent optimale pour créer cet effet de voile lumineux. En cuisine, cette technique est particulièrement intéressante pour éclairer le mur au-dessus des armoires hautes, donnant l’impression que le plafond est plus élevé qu’il ne l’est en réalité.

Une étude de cas de la firme québécoise Cuisine Steam illustre parfaitement cette transformation. Dans une cuisine avec un plafond de 8 pieds, l’utilisation stratégique de spots orientables dirigés vers le haut des armoires et les murs a permis d’agrandir visuellement l’espace. Cet effet peut être amplifié par l’intégration d’un éclairage de corniche ou de soffite. En dissimulant un ruban DEL dans un soffite périphérique ou au-dessus des armoires, on crée un halo de lumière indirecte qui baigne le plafond. Cette lumière douce et réfléchie élimine les ombres dans les coins supérieurs de la pièce et donne une sensation de flottement, comme si le plafond était détaché des murs.

L’erreur de laisser les prises électriques extérieures devenir des autoroutes à air froid

L’analogie avec les prises électriques extérieures mal isolées, qui deviennent des points d’entrée pour l’air froid en hiver, est particulièrement pertinente pour les spots encastrés dans un plafond isolé. Chaque spot est une perforation dans l’enveloppe du bâtiment, une brèche potentielle dans le pare-vapeur et la barrière d’isolation. Au Québec, où l’étanchéité à l’air est un enjeu majeur pour l’efficacité énergétique, négliger ce détail peut transformer votre plafond en une passoire thermique et une source de problèmes d’humidité.

Les pièces où l’eau et l’électricité cohabitent sont les plus surveillées par le Code électrique du Québec. Un simple contact entre humidité et courant peut avoir des conséquences graves.

– E3 Électricité, Guide du Code Électrique Québec

Assurer l’étanchéité de chaque spot encastré est donc une étape non négociable, surtout dans une cuisine où l’humidité est plus présente. La méthode standard consiste à installer un boîtier pare-vapeur, souvent appelé « poly pot », autour de chaque luminaire. Ce boîtier en plastique doit être méticuleusement scellé au pare-vapeur principal du plafond à l’aide d’un ruban adhésif acoustique et pare-vapeur, comme le fameux ruban rouge Tuck Tape. Cette continuité parfaite de la barrière empêche l’air chaud et humide de la maison de s’infiltrer dans les combles froids, où il pourrait condenser et causer des dommages à la structure et à l’isolant.

En plus du boîtier, la certification IC (Insulation Contact) du spot lui-même est indispensable, comme nous l’avons vu. Il est également crucial de respecter un dégagement minimal d’environ 10 cm entre le luminaire et les matériaux isolants, même avec un spot IC, pour assurer une ventilation adéquate. Pour valider l’efficacité de l’installation, un test d’infiltrométrie (test de la porte soufflante) peut être réalisé après les travaux. Il mesure l’étanchéité globale de la maison et révèle impitoyablement chaque fuite d’air, y compris celles provenant de spots mal scellés.

Comment installer des rubans DEL sous vos armoires de cuisine pour un fini professionnel ?

L’éclairage sous les armoires avec des rubans DEL est la touche finale qui distingue un plan d’éclairage amateur d’une conception professionnelle. Il constitue la couche d’éclairage de tâche la plus efficace, éliminant complètement les ombres portées sur les comptoirs. Cependant, pour éviter un résultat qui fait « bricolage », avec des points de lumière visibles ou des fils apparents, quelques règles techniques s’imposent. Le secret d’un fini haut de gamme réside dans l’utilisation de profilés en aluminium avec un diffuseur givré. Plutôt que de coller le ruban DEL nu sous l’armoire, on l’insère dans ce profilé, qui dissipe la chaleur et, grâce au diffuseur, transforme les points lumineux distincts en une ligne de lumière continue et homogène.

Pour une intégration parfaite, le positionnement du profilé est crucial. L’idéal est de l’installer à l’avant de l’armoire, juste derrière la moulure de finition, et de l’incliner vers l’arrière à 45 degrés. Cette orientation dirige la lumière sur toute la profondeur du comptoir tout en cachant la source lumineuse de la vue directe, évitant ainsi tout éblouissement. Il est également primordial de maintenir une cohérence esthétique en choisissant une température de couleur (exprimée en Kelvins) pour le ruban DEL qui soit identique à celle des spots du plafond (généralement entre 3000K et 4000K pour une cuisine).

Le branchement est l’autre aspect déterminant. Au Québec, plusieurs options s’offrent, chacune avec ses implications en termes de coût, d’installation et de conformité au Code Électrique. Le tableau ci-dessous, basé sur une analyse des options de branchement disponibles au Québec, détaille les alternatives.

Avec ces principes techniques en main, vous êtes maintenant équipé pour dessiner un plan d’éclairage qui transformera votre cuisine. Passez de la théorie à la pratique en esquissant votre plan dès aujourd’hui, en superposant les couches et en calculant chaque position pour un résultat digne d’un concepteur lumière.
